EP CUBE trifase Canadian Solar

EPCUBE
Logo Canadian Solar EP Cube

Sistema di Accumulo
Energia Trifase

TS Power è distributore ufficiale di EP CUBE Canadian Solar in Italia

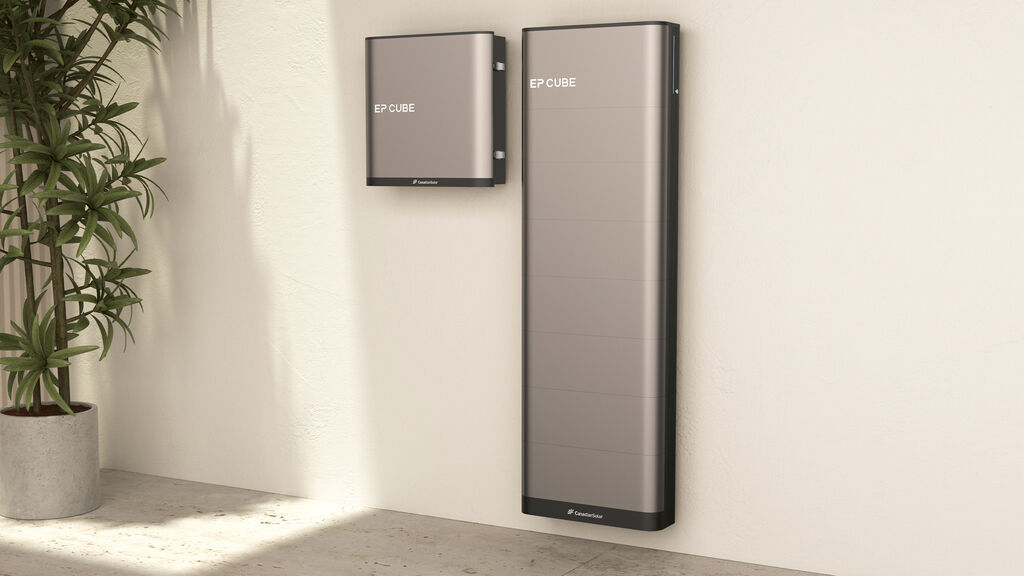

Il nuovo EP CUBE trifase è la soluzione di accumulo energetico all in one Canadian Solar fino a 40kWh, compatibile anche con impianti fotovoltaici già esistenti. Grazie alla sua flessibilità e alla gestione intelligente del software, è progettato per offrire un’installazione rapida e semplice, una logistica semplificata e risparmi sui costi complessivi, per semplificare la vita dei proprietari di casa e degli installatori.

Red Dot Winner | IF Design award | MUSE award

EP Cube ha ricevuto i prestigiosi riconoscimenti perché è un sistema di accumulo di energia facilmente espandibile e installabile in modo salvaspazio grazie al suo profilo sottile.

Sistema

Componenti del sistema

EP Cube2 IECT-
10G
EP Cube2 IECT-
15G
EP Cube2 IECT-
20G
EP Cube2 IECT-
25G
EP Cube2 IECT-
30G
Tipo di inverterIbrido – bidirezionale
Numero di inverter1
Numero di moduli batteria23456 (fino a 8)
Capacità nominale10 kWh15 kWh20 kWh25 kWh30 kWh (fino a 40kWh)
Potenza massima continua (solo batteria)4,6 kW7 kW10 kW12 kW12 kW
Dimensioni (LxAxP)600 x 1302 x 285 mm600 x 1568 x 285 mm600 x 1834 x 285 mm1300 x 1302 x 285 mm1300 x 1302 x 285
Peso del sistema131.5 kg173.5 kg215.5 kg254 kg296 kg
Base1 (La base lunga sarà fornita per 5 o più moduli batteria)

Sistema

ApplicazioniAutoconsumo / TOU / Backup (facoltativo)
Dimensioni inverter (LxAxP)600 x 700 x 285 mm
Peso dell’inverter< 40 kg
Topologia dell’inverterSenza trasformatore
Protezione della batteria DCMCB
Rumore< 30dB@2m
Tipo di protezioneIP 65
RaffreddamentoNaturale
Altitudine operativa3000m
Umidità relativa di esercizio95% senza condensa
Intervallo di temperatura di esercizioda – 20°C a 50°C
Temperatura di esercizio consida 0°C a 30°C
Temperatura di conservazioneda -20°C ~ 0°C e/o 35°C ~ 50°C meno di 1 mese / 0°C ~ 35°C fino a 1 anno
DisplayLED & APP
Metodo di installazioneMontaggio a pavimento (opzionale: montaggio a parete)
Interfaccia di comunicazioneWIFI, RS485, CAN, IO, Ethernet
Le prestazioni potrebbero essere ridotte a temperature operative estreme

Inverter

Inverter ibrido – Ingresso DC (FV)

Potenza massima in ingresso FV24 kWp
MPPTs4
Numero di ingressi per MPPT1
Potenza massima in ingresso per MPPT12 kWp
Tensione massima di ingresso FV1000 VDC
Intervallo di tensione MPPT120 VDC – 850 VDC
Corrente massima di ingresso MPPT17 A
Corrente massima di cortocircuito MPPT24 A
Tensione di avviamento MPPT80 VDC

Inverter ibrido – AC On-grid

Tensione di uscita CA nominaleTrifase / 3 L / N / PE / 400 V AC
Frequenza nominale della rete50 Hz
Potenza massima continua (batteria + FV) 8/10/12 KVA
Corrente continua massima per fase (batteria + FV)11,6/14,5/17,4 A
Fattore di potenza in uscita~1 (regolabile da 0,8 anticipato a 0,8 ritardato)
Distorsione armonica totale @12 kW< 3% (potenza nominale)

Inverter ibrido – Backup AC con gateway intelligente (opzionale)

Tensione di uscita CA nominaleTrifase / 3 L / N / PE / 400 V AC
Frequenza di uscita nominale50 Hz
Potenza massima continua (batteria + FV)12 kVA
Corrente continua massima per fase (batteria + FV)17,4 A
Tempo di commutazione< 20ms
Potenza di picco fuori rete(Fornitura fotovoltaica)Sovraccarico 2 volte (10 s) / sovraccarico 1,2 volte (5 min)
Connessioni di backupTrifase (supporta carichi sbilanciati)

Batteria

Modulo batteria agli ioni di Litio

Tecnologia delle celleLiFePO4
DOD100%
Intervallo di tensione43,2 V DC ~ 58,4 V DC
Tensione nominale51,2 V DC
Peso< 42 kg
Tipo di protezioneIP 67 ( impilati insieme )
In modalità back-up, EP Cube avrà un DOD minimo del 10%.

Garanzia e certificazioni

Protezioni

Protezione da inversione/polarità dell’ingresso della batteriaIntegrato
Protezione da sovraccarico (lato DC-AC)Integrato
Protezione corrente da cortocircuito AC/Protezione da cortocircuito in uscitaIntegrato
Protezione da sovracorrente in uscitaIntegrato
Protezione da corrente di cortocircuito DC (PV+batteria)Integrato
Protezione di sovratensione AC: Rete e back-up (SPD Tipo II)Integrato
Protezione anti-isolaIntegrato
Protezione dall’inversione di polarità dell’ingresso della stringa FVIntegrato
Monitoraggio dei guasti a terraIntegrato
Protezione termica (inverter + batteria)Integrato
Interruttore DC integrato (FV – sezionatore)Integrato
Arresto remotoIntegrato

Garanzia

Inverter10 anni
Batteria> 80% di capacità, fino a 10 anni o 6.000 cicli
Accessori2 anni
Garanzia di capacità della batteria fino a 10 anni o 6.000 cicli (quello che si verifica prima)

Certificazioni

SicurezzaIEC / EN 62109-1, IEC / EN 62109-2, IEC / EN 62477-1, IEC / EN 62619-1, ISO 13849, IEC 60529, VDE 2510-50, UN 38.3,IEC 63056
EMCIEC 61000-6-3, IEC / EN 61000-6-1
Efficienza energeticaIEC 61683
Standard di grigliaCEI 0-21, VDE-AR-N 4105, DIN VDE V 0124-100
